XBee Pro سري ZB توان 50mW

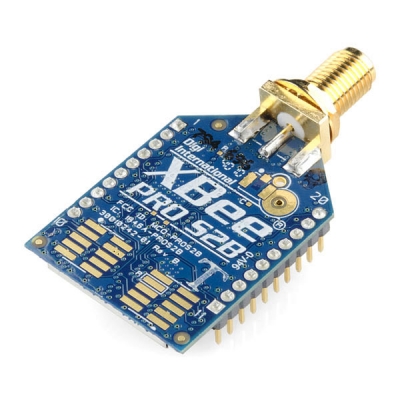

ماژول XBP24-BZ7PIT-004 از ماژولهاي XBee سري2 (ZB) و از توليدات شركت Digi است.
XBee Pro سري ZB توان 50mW
ماژول XBP24-BZ7PIT-004 از ماژولهاي XBee سري2 (ZB) و از توليدات شركت Digi است. اين سري جديد از ماژولهاي زيگبي در توان خروجي و پروتكل داده نسبت به ديگر ماژولهاي pro برتري دارند. با استفاده از اين سري ماژولها و بر پايه firmware طراحي شده براي شبكه هاي مش در ماژولهاي سري ZB، ميتوانيد شبكه هاي پيچيده مش را طراحي و پياده سازي نماييد. با استفاده از اين ماژولها به راحتي ميتوانيد بين ميكروكنترلرها، كامپيوترها، سيستمها و در حقيقت هر وسيله مجهز به پورت سريال، ارتباط راديويي برقرار كرده و به تبادل داده بپردازيد. شبكه هاي نقطه به نقطه وچند نقطه همگي در اين ماژول پشتيباني شده اند.
تنظيمات يا كانفيگ سخت افزاري ماژولهاي سري ZB يا 2B متفاوت از ماژولهاي قبلي با پروتكل ZigBee است. اين سري ماژولها با ماژولهاي XBee سري 2 كار ميكنند ولي با ماژولهاي قديمي سري 2.5 نميتوانند ارتباط برقرار كنند.
توجه: اگر به يك ارتباط ساده نقطه به نقطه نياز داريد بهتر است از ماژولهاي سري 1 استفاده كنيد. ماژولهاي XBee سري 2 به تنظيمات و كانفينگ قابل توجهي نياز دارند. توصيه ميكنيم كه مطلب مربوط به ايجاد شبكه ي سنسورهاي بيسيم را بعنوان راهنمايي براي ايجاد شبكه هاي مش مطالعه كنيد.
توجه: اگر چه ترتيب پايه ها در ماژولهاي سري 1 و سري 2B يا ZB مشابه است ولي اين دو سري از ماژولهاي XBee نميتوانند با يكديگر تبادل اطلاعات داشته باشند.
مشخصات:
- ولتاژ كاري 3.3 ولت و جريان نامي 295 ميلي آمپر
- حداكثر نرخ تبادل اطلاعات تا 250 كيلوبيت بر ثانيه
- توان خروجي 50 ميلي وات (17dBm+)
- برد مفيد 1 مايل (1600 متر)
- كانكتور RPSMA براي اتصال آنتن
- تطابق كامل با مقررات FCC
- داراي 6 ورودي آنالوگ به ديجيتال 10 بيتي
- داراي 8 ورودي و خروجي IO ديجيتال
- رمز يا encryption داده 128 بيتي
- قابليت تنظيم يا كانفينگ بصورت Local يا over-air
- قابليت تنظيم بوسيله دستورات كنترلي AT يا API
اسناد فني:
- صفحه مربوط به ماژولهاي ZB يا 2B در سايت شركت سازنده
- نقشه هاي مربوط به ابعاد محصول
- كتابخانه SFE Eagle براي اين محصول
