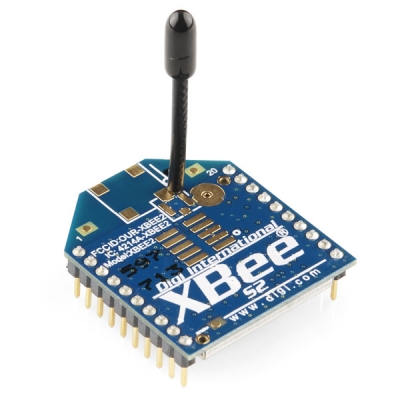

ماژول XBee سري (ZB) با آنتن سيمي توان 2mW
اين ماژول XBee با مدل XB24-Z7WIT-004 از توليدات شركت Digi است. ماژولهاي سري 2 در توان خروجي و پروتكل داده نسبت به سري هاي قبلي برتري دارند.
ماژول XBee سري (ZB) با آنتن سيمي توان 2mW
اين ماژول XBee با مدل XB24-Z7WIT-004 از توليدات شركت Digi است. ماژولهاي سري 2 در توان خروجي و پروتكل داده نسبت به سري هاي قبلي برتري دارند. با استفاده از اين سري ماژولها و بر پايه firmware طراحي شده براي شبكه هاي مش در ماژولهاي سري ZB، ميتوانيد شبكه هاي پيچيده مش را طراحي و پياده سازي نماييد. با استفاده از اين ماژولها به راحتي ميتوانيد بين ميكروكنترلرها، كامپيوترها، سيستمها و در حقيقت هر وسيله مجهز به پورت سريال، ارتباط راديويي مطمئن برقرار كرده و به تبادل داده بپردازيد. شبكه هاي نقطه به نقطه وچند نقطه همگي در اين ماژول پشتيباني شده اند.
سخت افزار و مدار ماژولهاي سري ZB يا 2B با ماژولهاي سري قبل يعني سري 2 مشابه است. تنها firmware در اين ماژولها بروز رساني شده است. ماژولهاي سري 2.5 نميتوانند با ماژولهاي سري 2 يا ZB تبادل اطلاعات داشته باشند مگر آنكه firmware آنها را از طريق نرم افزار X-CTU آپديت نماييد.
توجه: اگر به يك ارتباط ساده نقطه به نقطه نياز داريد بهتر است از ماژولهاي سري 1 استفاده كنيد. ماژولهاي XBee سري 2 به تنظيمات و كانفينگ قابل توجهي نياز دارند. توصيه ميكنيم كه مطلب مربوط به ايجاد شبكه ي سنسورهاي بيسيم را بعنوان راهنمايي براي ايجاد شبكه هاي مش مطالعه كنيد.
توجه: اگر چه ترتيب پايه ها در ماژولهاي سري 1 و سري 2 مشابه است ولي ماژولهاي سري 1 نميتوانند با ماژولهاي سري 2 ارتباط بر قرار كنند.
مشخصات:
- ولتاژ كاري 3.3 ولت و جريان 40 ميلي آمپر
- حداكثر نرخ تبادل اطلاعات تا 250 كيلوبيت بر ثانيه
- توان خروجي 2 ميلي وات (3dBm+)
- برد مفيد 400 فوت (120 متر)
- داراي آنتن سر خود
- تطابق كامل با مقررات FCC
- داراي 6 ورودي آنالوگ به ديجيتال
- داراي 8 ورودي و خروجي IO ديجيتال
- رمز يا encryption داده 128 بيتي
- قابليت تنظيم يا كانفينگ بصورت Local يا over-air
- قابليت تنظيم بوسيله دستورات كنترلي AT يا API
اسناد فني:
- صفحه مربوط به ماژولهاي ZB يا 2B در سايت شركت سازنده
- نقشه هاي مربوط به ابعاد محصول
- كتابخانه SFE Eagle براي اين محصول
