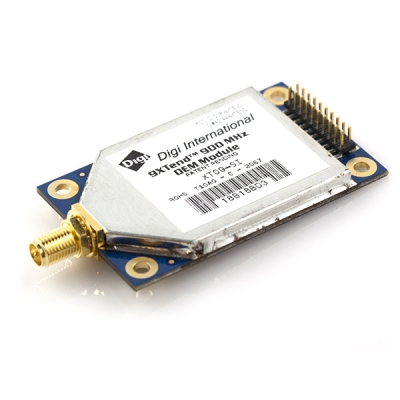

ماژول XTend با توان يك وات RPSMA با برد 40 مايل به همراه آنتن
ماژول XTend يك مودم راديويي است كه تعداد زيادي از امكانات و مشخصات پيشرفته را روي بوردي با ابعاد كوچك، توان پايين با كاركرد آسان و مطمئن مجتمع ساخته است.
ماژول XTend با توان يك وات RPSMA با برد 40 مايل به همراه آنتن
ماژول XTend يك مودم راديويي است كه تعداد زيادي از امكانات و مشخصات پيشرفته را روي بوردي با ابعاد كوچك، توان پايين با كاركرد آسان و مطمئن مجتمع ساخته است. برد اين ماژول در فضاي باز و در حالت قرارگيري در خط ديد يكديگر حدود 40 مايل و برد آن در محيطهاي داخلي و سرپوشيده به 3000 فوت ميرسد. اين ماژول ميتواند يك رشته داده سريال آسنكرون را ارسال نمايد. باند كاري آن، باند ISM و در فركانس 900 مگاهرتز است. اين ماژول قادر است ديتا را با ماكزيمم باودريت 115.2kbps ارسال نمايد. اتصال آنتن آن يك كانكتور RPSMA است.
ماژول XTend براي جلوگيري از تداخل فركانسي با ديگر سيستمها از روش FHCC (پرش فركانسي طيف گسترده) بهره ميگيرد. بدين معني كه با ارسال هر بسته داده يا ارسال مجدد به فركانس جديد پرش ميكند. توان خروجي فرستنده ماژول را ميتوان بصورت نرم افزاري بين 1 ميلي وات تا 1 وات تنظيم كرد. توان 1 وات بيشترين توان مجاز براي راه اندازي فرستنده هاي خصوصي در فركانس 900 مگاهرتز است.
براي ايجاد ارتباط راديويي و تبادل داده به تنظيم يا كانفينگ خاصي نياز نخواهد بود. تنظيمات پيش فرض يا default اين ماژول دامنه وسيعي از كاربردهاي سيستمهاي داده را پشتيباني ميكند. براي اعمال تنظيمات پيشرفته ميتوانيد از دستورات كنترلي AT Command يا دستورات باينري استفاده كنيد.
مشخصات:
- ولتاژ تغذيه: 2.8 تا 5.5 ولت DC رگوله شده
- باند فركانسي: 902 تا 928 مگاهرتز
- رابط داده سريال: رابط CMOS UART با سطوح ولتاژ 3 تا 5 ولت
- جريان در ماكزيمم توان ارسال: 730 ميلي آمپر (با تغذيه 5 ولت توان خروجي 1 وات)
- جريان در حالت دريافت داده: 80 ميلي آمپر (با تغذيه 5 ولت و توان فرستنده 1 وات)
- برد مفيد در محيطهاي داخلي indoor و محيطهاي شهري (با آنتن ديپل 2.1dBi): تا 3000 فوت (900 متر)
- برد مفيد در فضاي آزاد در ديد مستقيم (با آنتن گين بالا): تا 40 مايل يا 64 كيلومتر
- توان خروجي فرستنده (با قابليت تنظيم نرم افزاري): 1 ميلي وات تا 1 وات (0 تا 300dBm)
- ظرفيت ارسال داده (با قابليت تنظيم نرم افزاري): 9600 بيت بر ثانيه يا 115,200 بيت بر ثانيه
- كانكتور آنتن RPSMA
