ماژول زيگبي 2 ميلي وات RPSMA سري 2 (ZB)

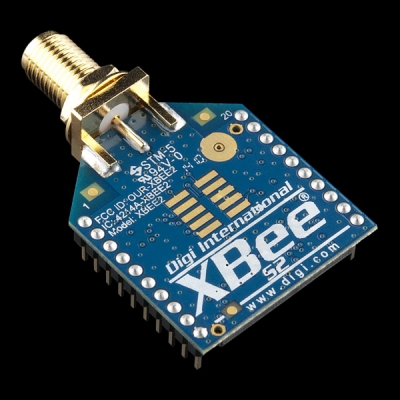

ماژول XB24-Z7SIT-004 يك فرستنده و گيرنده راديويي با پروتكل ZigBee و از محصولات شركت Digi است.

ماژول زيگبي 2 ميلي وات RPSMA سري 2 (ZB)

 ماژول XB24-Z7SIT-004 يك فرستنده و گيرنده راديويي با پروتكل ZigBee و از محصولات شركت Digi است. ماژولهاي سري 2 يا سري ZB در توان خروجي و پروتكل داده بهينه سازي و ارتقاء داده شده اند. همچنين در ماژولهاي سري 2 ميتوانيد شبكه هاي پيچيده را بر پايه Firmware ماژولهاي زيگبي سري ZB، طراحي و اجرا نماييد. با استفاده از اين ماژول به راحتي ميتوانيد تبادل داده بين ميكروكنترلرها، كامپيوترها و ديگر سيستمهاي مجهز به پورت سريال را برقرار نماييد. ارتباطات راديويي نقطه به نقطه و ارتباطات شبكه اي multi-point همگي در اين محصول پشتيباني شده اند.

ترتيب پايه ها، سخت افزار و مدارات الكتريكي سري ZB با سري قبلي (سري 2.5) مشابه است. تنها تفاوت سري ZB با سري قبل نرم افزار يا Firmware برنامه ريزي شده در ميكروكنترلر ماژول است. براي برقراري ارتباط راديويي بين يك ماژول سري ZB با ماژول سري 2.5 لازم است از طريق برنامه X-CTU نرم افزار يا Firmware ماژول سري 2.5 را به سري ZB آپديت نماييد.

توجه: اگر به يك ارتباط نقطه به نقطه ساده نياز داريد بهتر است از ماژولهاي ZigBee سري 1 استفاده كنيد. ماژولها ZigBee سري ZB به مقداري تنظيم و كانفيگ بيشتر نياز دارند. پيشنهاد ميكنيم مبحث مربوط به طراحي شبكه حسگرهاي بيسيم را بعنوان راهنماي پياده سازي شبكه هاي مش راديويي مطالعه كنيد.

توجه: ترتيب پايه ها در ماژولهاي سري 1 و سري ZB يكي است ولي اين دو سري نميتوانند با يكديگر تبادل اطلاعات داشته باشند.



مشخصات:

  • ولتاژ كاري 3.3 ولت @ جريان 40 ميلي آمپر
  • ماكزيمم باودريت 250 كيلو بيت در ثانيه
  • توان خروجي 2 ميلي ولت (3dBm+)
  • برد 120 متر (400 فوت)
  • داراي كانكتور RPSMA براي اتصال آنتن
  • تطابق كامل با مقررات FCC
  • داراي 6 ورودي آنالوگ به ديجيتال 10 بيتي
  • داراي 8 پين IO ديجيتال
  • encryption يا رمزنگاري (128 بيتي)
  • قابليت كانفينگ نمودن از طريق سيستم ميزبان يا از طريق امواج راديويي (over-air)
  • دستورات كنتراي AT يا API

اسناد فني:
