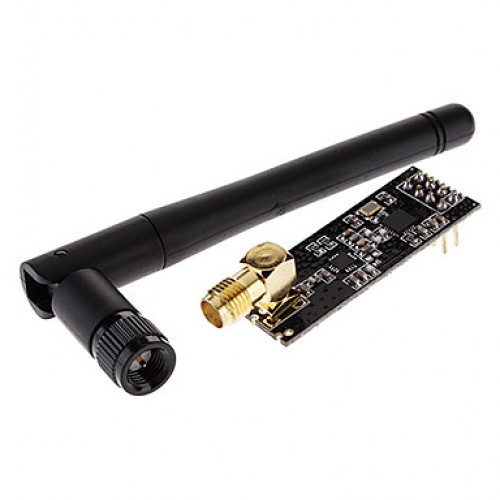

ماژول NRF24L01+PA+LNA - فرستنده و گيرنده راديويي با برد 1 کیلومتر
ماژول فرستنده و گيرنده راديويي +nRF24L01 از جديدترين فرستنده و گيرنده 2.4 گيگاهرتزي شركت Nordic Semiconductor يعني چيپ +nRF24L01 استفاده ميكند.
ماژول NRF24L01+PA+LNA - فرستنده و گيرنده راديويي با برد 1 کیلومتر
ماژول فرستنده و گيرنده راديويي +nRF24L01 از جديدترين فرستنده و گيرنده 2.4 گيگاهرتزي شركت Nordic Semiconductor يعني چيپ +nRF24L01 استفاده ميكند. فركانس اين آي سي براي دريافت و ارسال راديويي اطلاعات باند 2.4 گيگاهرتز بوده و مشخصات بسيار جديدي دارد. اين آي سي تمامي مشخصات و مزاياي آي سي سري قبل خود يعني nRF24L01A را داراست. بعلاوه دارا بودن pipeline و بافرهاي اضافي همچنين قابليت ارسال مجدد اتوماتيك از قابليتهاي اضافه شده در اين سري از آي سي هاي RF است.
توجه: در سري پلاس « + » از اين آي سي ها يعني +nRF24L01 شركت Nordic مشخصاتي مانند برد، حساسيت و نرخ تبادل اطلاعات را نسبت به محصول سري قبل يعني nRF24L01 ارتقاء داده است. با اين حال دستورات كنترلي يا كامندهاي اين سري با سري قبل يكي بوده و تغييري نداشته است.
مشخصات:
- برد 1000 متر
- نرخ تبادل اطلاعات قابل تنظيم از 250 كيلوبيت تا 2 مگابيت بر ثانيه
- Auto Acknowledge
- Re-Transmit Auto
- Multiceiver با 6 ديتا پايپ
- داراي 32 بايت FIFO بصورت مجزا براي TX و RX
- پايه هاي ورودي با تحمل ولتاژ 5 ولت
- قابليت تنظيم كانال ارتباطي از 2400 مگاهرتز تا 2525 مگاهرتز (125كانال قابل انتخاب)
- حداقل نياز به قطعات جانبي جهت راه اندازي
- ترتيب پايه ها:VCC ، CE، CSN، SCK، MOSI، MISO، IRQ
|
Parameters (conditions) |
Value |
Unit |
|
Voltage |
3-3.6 (3.3 best) |
V |
|
Maximum output power |
+20 |
dBm |
|
Transmit mode current (peak) |
115 |
mA |
|
Receiving mode current (peak) |
45 |
mA |
|
Power-down mode current |
4.2 |
uA |
|
Operating Temperature |
-20~70 |
C |
|
Receive 2Mbps mode |
-92 |
dBm |
|
Receive 1Mbps mode |
-95 |
dBm |
|
Receive 250Kbps mode |
-104 |
dBm |
|
PA Gain |
20 |
dB |
|
LNA Gain |
10 |
dB |
|
LNA noise figure |
2.6 |
dB |
|
Antenna Gain(peak) |
2 |
dBI |
|
2Mbps transmission distance (open) |
520 |
m |
