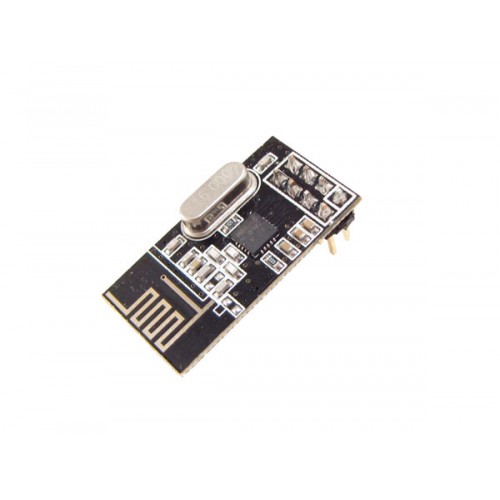

ماژول انتقال بیسیم اطلاعات +NRF24L01 ( فرکانس 2.4G ) + آنتن

ماژول انتقال بیسیم اطلاعات +NRF24L01 ( فرکانس 2.4G ) + آنتن

ماژول فرستنده و گيرنده راديويي +nRF24L01 از جديدترين فرستنده و گيرنده 2.4 گيگاهرتزي شركت Nordic Semiconductor يعني چيپ +nRF24L01 استفاده ميكند. فركانس اين آي سي براي دريافت و ارسال راديويي اطلاعات باند 2.4 گيگاهرتز بوده و مشخصات بسيار جديدي دارد. اين آي سي تمامي مشخصات و مزاياي آي سي سري قبل خود يعني nRF24L01A را داراست. بعلاوه  دارا بودن pipeline و بافرهاي اضافي همچنين قابليت ارسال مجدد اتوماتيك از قابليتهاي اضافه شده در اين سري از آي سي هاي RF است.

توجه: در سري پلاس « + » از اين آي سي ها يعني +nRF24L01 شركت Nordic مشخصاتي مانند برد، حساسيت و نرخ تبادل اطلاعات را نسبت به محصول سري قبل يعني nRF24L01 ارتقاء داده است. با اين حال دستورات كنترلي يا كامندهاي اين سري با سري قبل يكي بوده و تغييري نداشته است.

مشخصات:

• آنتن 2.4 گيگاهرتز روي بورد
• برد 100 متر
• نرخ تبادل اطلاعات قابل تنظيم از 250 كيلوبيت تا 2 مگابيت بر ثانيه
• Auto Acknowledge
• Re-Transmit Auto
• Multiceiver با 6 ديتا پايپ
• داراي 32 بايت FIFO بصورت مجزا براي TX و RX
• پايه هاي ورودي با تحمل ولتاژ 5 ولت
• قابليت تنظيم كانال ارتباطي از 2400 مگاهرتز تا 2525 مگاهرتز (125كانال قابل انتخاب)
• حداقل نياز به قطعات جانبي جهت راه اندازي
• ترتيب پايه ها:VCC ، CE، CSN، SCK، MOSI، MISO، IRQ
