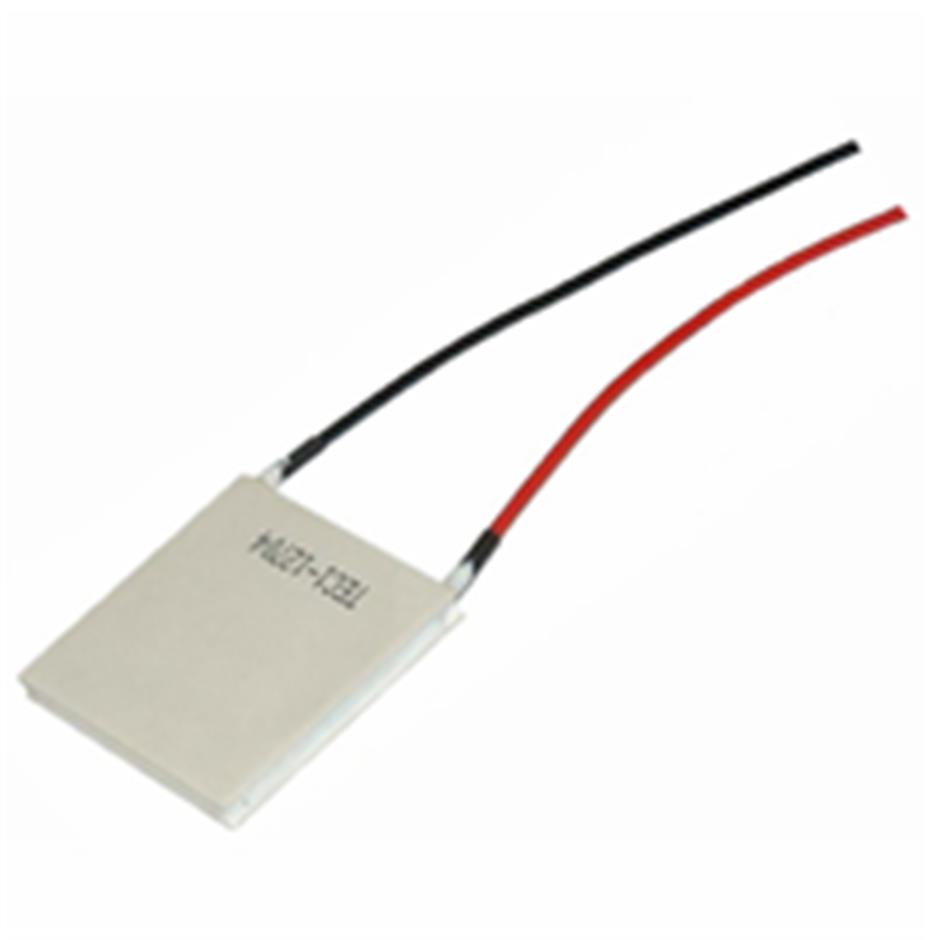

TEC 12704
المان سرد کننده دارای کاربرد بسیار زیادی در صنایع گوناگون است که از جمله موارد استفاده آن می توان عناوین زیر را ذکر نمود:
در اتومبیل و خانه برای ساخت یخچال 12 ولتی ، کلمن ، آب سرد کن ، کولر و
TEC 12704
| 104015003.pdf |
المان سرد کننده دارای کاربرد بسیار زیادی در صنایع گوناگون است که از جمله موارد استفاده آن می توان عناوین زیر را ذکر نمود:
در اتومبیل و خانه برای ساخت یخچال 12 ولتی ، کلمن ، آب سرد کن ، کولر و ...
در امور پزشکی ، آزمایشگاهی ، داروئی و لابراتوارها و ...
در صنایع نظامی ، فضائی ، هواپیمائی و ...
در صنایع الکترونیک و کامپیوتر و مخابرات ... بعنوان سرد کننده قطعات و هیت سینکهای قطعات مثل ترانزیستورها و دیودها و آی سی های پاور و قدرت و CPU کامپیوتر و ...
برای استفاده عملی از این قطعه ، نیاز به لوازم جنبی زیر خواهید داشت که برای تهیه آنها نیز می توانید به فروشگاه نیوکیت مراجعه و یا از طریق همین سایت تهیه کنید :
هیت سینک بزرگ مخصوص برای اتصال به قسمت داغ جهت دفع حرارت
فن دور بالا و مخصوص برای اتصال به هیت سینک جهت خنک کردن آن
قطعه آلومینیمی واسط مخصوص برای اتصال به قسمت سرد جهت انتقال سرما
خمیر سیلیکونی مرغوب جهت انتقال هر چه بیشتر سرما و گرما از TEC
Chip Model: TEC1-12706
Dimensions: 40 * 40 * 3.8mm (Please note the 3.8mm, not through street selling 3.4mm) componentslogarithmic 127
Wire Size: Length 300 ± 5mm RV lead standard single head 5mm tinned wire
Internal resistance: 2.5 ~ 2.8Ω (ambient temperature of 23 ± 1 ℃, 1kHZ Ac test)
Maximum temperature: △ Tmax (Qc = 0) 65 ℃ or more.
Operating current: Imax = 4.3-4.6A (rated at 12V)
Rated voltage: DC12V (Vmax: 15V Starting current 5.8A)
Cooling power: Qcmax 60-72W
Assembly Pressure: 85N/cm2
Working environment: Temperature range -55 ℃ ~ 83 ℃ (high ambient temperature drop directly affect thecooling efficiency)
Packaging process: four weeks Standard 704 silicone rubber seal
Packaging Standard: foam box packing, storage conditions Ambient temperature -10 ℃ ~ 40 ℃
Storage conditions: -40 ~ 60 ℃
