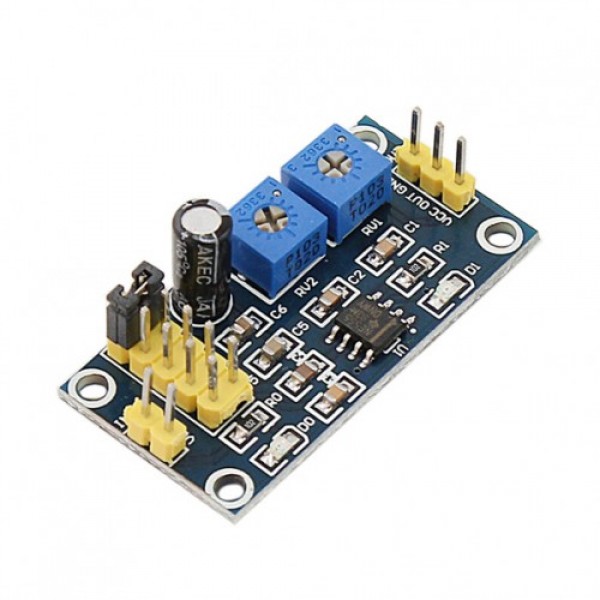

برای سنکرون کردن هر سیستم دیجیتالی نیاز به یک سری پالس مشخص با فرکانس مشخص است مثلا در راه اندازی و کنترل استپ موتور ها و یا تایمر ها از مدارهای مولد پالس استفاده میشود. یکی از مشهور ترین مولد پالس ایسی NE555 میباشد . این ماژول از ایسی NE555 استفاده شده است. بروی برد دو پتانسیو متر برای تنظیم فرکانس و Duty.Cمورد استفاده قرار میگیرد.
مشخصات فنی ماژول تایمر NE555 - مولد پالس :
چیپ اصلی : ایسی معروف NE555
ولتاژ کاری : 5 تا 12 ولت
جریان مصرفی : بیشتر از 100 میلی آمپر
دامنه ی سییگنال خروجی : نزدیک دامنهی سیگنال تعذیه
رنج تغییرات فرکانس خروجی : HZ 0.007 تا KHZ2
رنج تغییرات : Duty cycle از 0 تا 100 درصد
جریان خروجی : جریان خروجی توسط یک ترازیستور قدرت تقویت میشود و تا 500 میلی امپر توانایی جریان دهی دارد
