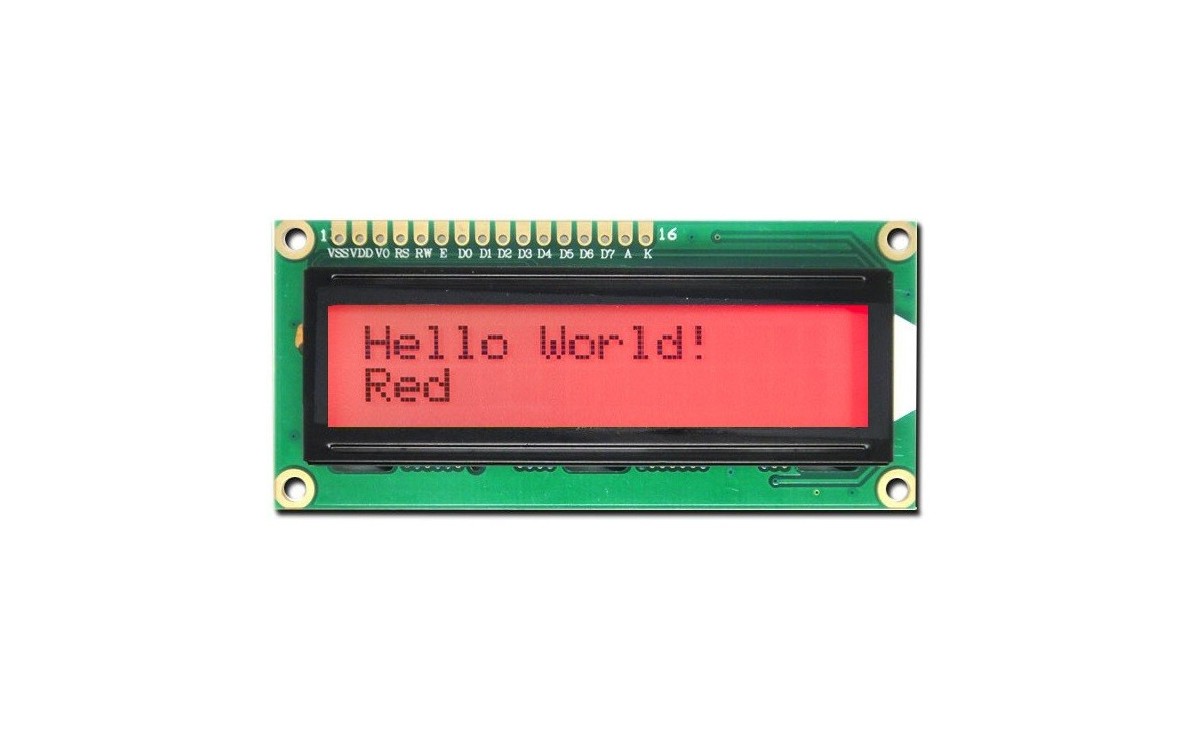

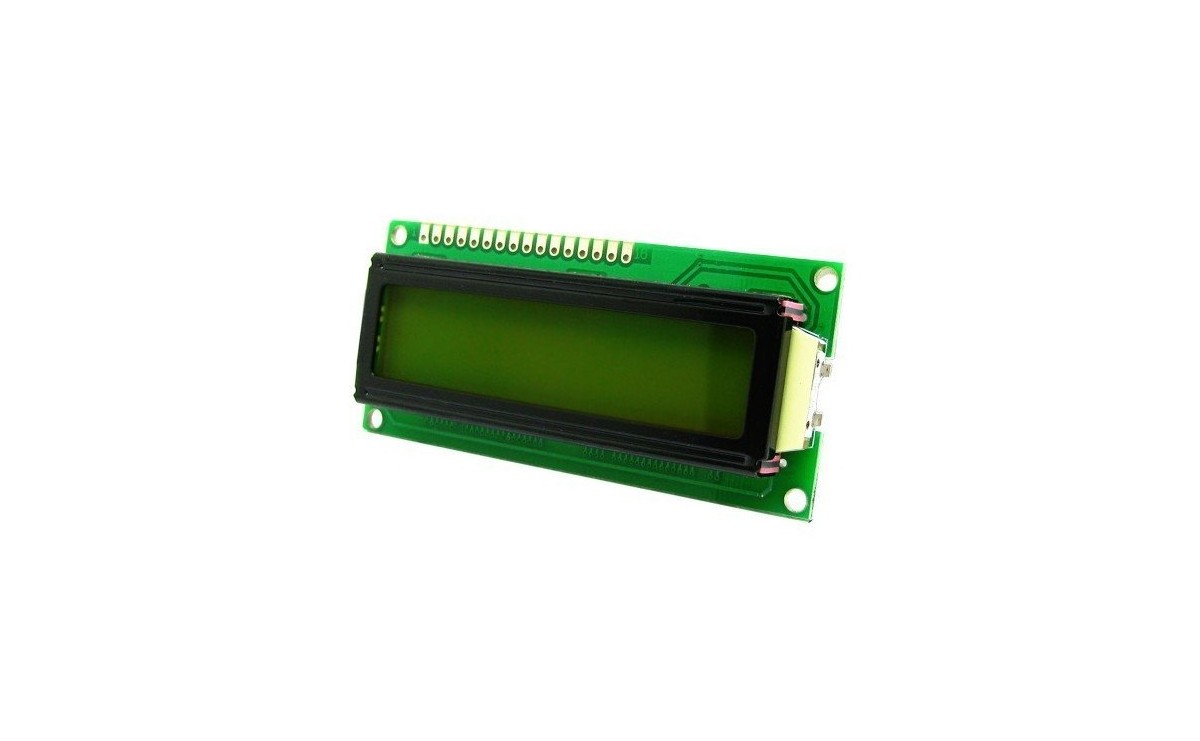

نمایشگر 2*16 کارکتری با رنگ زمینه قرمز و ولتاژ کاری 5 ولت
اين lcd داراي 2 سطر 16 كاراكتري ميباشد.توسط پتانسيومتر متصل شده به پايه 3 ميتوان contrast را تنظيم كرد. پايه هاي 15 و 16 lcd مربوط به نور پس زمينه (backlight) ميباشد. برقراري ارتباط lcd با arduino از طريق 6پايه E,RS,DB4,DB5,DB6,DB7 صورت ميگيرد. در اين نوع از lcd علاوه بر نمايش حروف و اعداد ، امكان نمايش 8 كاراكتر ساخته شده توسط كاربر نيز وجود دارد.
نمایشگر 2*16 کارکتری با رنگ زمینه قرمز و ولتاژ کاری 5 ولت
در این LCD متن ها به رنگ سیاه بر روی پس زمینه قرمز نوشته می شوند.
Pin Configuration
|
Pin No: |
Pin Name: |
Description |
|
1 |
Vss (Ground) |
Ground pin connected to system ground |
|
2 |
Vdd (+5 Volt) |
Powers the LCD with +5V (4.7V – 5.3V) |
|
3 |
VE (Contrast V) |
Decides the contrast level of display. Grounded to get maximum contrast. |
|
4 |
Register Select |
Connected to Microcontroller to shit between command/data register |
|
5 |
Read/Write |
Used to read or write data. Normally grounded to write data to LCD |
|
6 |
Enable |
Connected to Microcontroller Pin and toggled between 1 and 0 for data acknowledgement |
|
7 |
Data Pin 0 |
Data pins 0 to 7 forms a 8-bit data line. They can be connected to Microcontroller to send 8-bit data. These LCD’s can also operate on 4-bit mode in such case Data pin 4,5,6 and 7 will be left free. |
|
8 |
Data Pin 1 |
|
|
9 |
Data Pin 2 |
|
|
10 |
Data Pin 3 |
|
|
11 |
Data Pin 4 |
|
|
12 |
Data Pin 5 |
|
|
13 |
Data Pin 6 |
|
|
14 |
Data Pin 7 |
|
|
15 |
LED Positive |
Backlight LED pin positive terminal |
|
16 |
LED Negative |
Backlight LED pin negative terminal |
