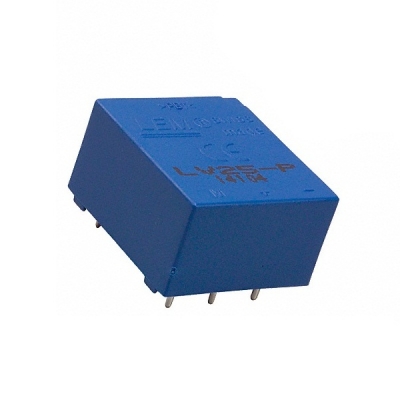

سنسور ولتاژ LV25-P
این محصول یک سنسور ولتاژ از تولیدات شرکت LEM است. سنسور LV25-P برای اندازه گیری ولتاژهای DC، AC، ولتاژ های پالسی و ترکیبی مناسب است. قسمت اوليه این سنسور به صورت گالوانيك از ثانويه ایزوله شده. ولتاژ قابل اندازه گيري اين سنسور بين 10 تا 1500 ولت می باشد. خروجي سنسور به صورت جريان متناسب با ولتاژ اندازه گيري شده است.
اين سنسور براي اندازه گيري ولتاژ از روش محاسبه جريان استفاده مي كند. براي اندازه گيري يك ولتاژ لازم است جرياني متناسب با آن ولتاژ از طريق يك مقاومت خارجي منشعب شده و با قسمت اوليه سنسور سري شود. مقدار اهمي مقاومت خارجي متناسب با نياز توسط كاربر تعيين مي شود.
مشخصات:
- سنسور ولتاژ Closed loop جبرانسازی شده
- استفاده از روش اثر هال
- رنج ولتاژ قابل اندازه گيري: 10 تا 1500 ولت
- ولتاژ تغذيه 15± ولت
- جريان مصرفي سنسور 10 ميلي آمپر
- نسبت تبديل 2500:1000
- زمان پاسخگويي سنسور: تا 25 ميكرو ثانيه
- دماي كاري: -40 تا 85 درجه سانتي گراد
مزایا:
- دقت بالا
- خطی بودن بسیار خوب
- دریفت حرارتی پایین
- زمان پاسخگویی بهینه شده
- پهنای باند گسترده
- بدون ایجاد افت در كميت اندازه گیری شده
- ایمنی بالا در برابر نویزهای خارجی
کاربردها:
- درایور و کنترل سرعت موتورهای AC و سروو موتورهای صنعتی
- کانورترهای استاتیک برای درایو موتورهای DC
- سیستم های دارای تغذیه باتری
- منابع تغذیه بدون وقفه یا UPS
- منابع تغذیه سويیچینگ یا SMPS
- منابع تغذیه جوشکاری
- كوره هاي القايي
- تجهيزات مرتبط با مترو و راه آهن
