سنسور خطي اثر هال SS49E
سنسور US1881 يك سنسور اثر هال لچ شده است. نزديك كردن آهنربا به سنسور باعث تغيير وضعيت يا toggle شدن پايه خروجي خواهد شد. اين وي‍ژگي مشخصه خوبي براي يك سنسور اثر هال است. يك سنسور reed هم در مواجهه با آهنربا به خوبي كار ميكند ولي به دليل ابعاد بزرگ و پوسته شيشه اي خود محدوديتهايي دارد. در مقايسه يك سنسور اثر هال ابعاد بسيار كوچكتري دارد ولي نسبت به ريد رله ها جريان عبوري كمتري تحمل ميكند.
سنسور خطي اثر هال SS49E
سنسور US1881 يك سنسور اثر هال لچ شده است. نزديك كردن آهنربا به سنسور باعث تغيير وضعيت يا toggle شدن پايه خروجي خواهد شد. اين وي‍ژگي مشخصه خوبي براي يك سنسور اثر هال است. يك سنسور reed هم در مواجهه با آهنربا به خوبي كار ميكند ولي به دليل ابعاد بزرگ و پوسته شيشه اي خود محدوديتهايي دارد. در مقايسه يك سنسور اثر هال ابعاد بسيار كوچكتري دارد ولي نسبت به ريد رله ها جريان عبوري كمتري تحمل ميكند.
سنسور US1881 شامل يك توليد كننده ولتاژ اثر هال براي شناسايي مغناطيس، يك مقايسه گر براي تقويت ولتاژ هال و يك اشميت تريگر براي ايجاد هيسترزيس و حذف نويز ميباشد. خروجي اين سنسور بصورت open-collector است. رگولاتور bandgap داخلي اين سنسور با جبرانسازي حرارتي علاوه بر ايجاد يك منبع تغذيه پايدار، پذيرش رنج گسترده اي از ولتاژ تغذيه را براي اين سنسور ميسر ميسازد.
در اين سنسور اگر شدت فلوي مغناطيسي بالاتر از آستانه Bop باشد، ترانزيستور خروجي روشن شده و خروجي سنسور low ميشود. با اعمال يك ميدان مغناطيسي مخالف با شدتي زير آستانه Brp سنسور، ترانزيستور خروجي خاموش شده و خروجي سنسور High ميشود.
مشخصات:
- ولتاژ تغذيه بين 3.3 تا 24 ولت
- جريان مصرفي پايين
- جبرانسازي حرارتي
- پهناي گسترده ولتاژ كاري
- خروجي open-collector
- ماكزيمم جريان خروجي 50 ميلي آمپر
- محافظت شده در برابر اعمال ولتاژ معكوس (reverse polarity)

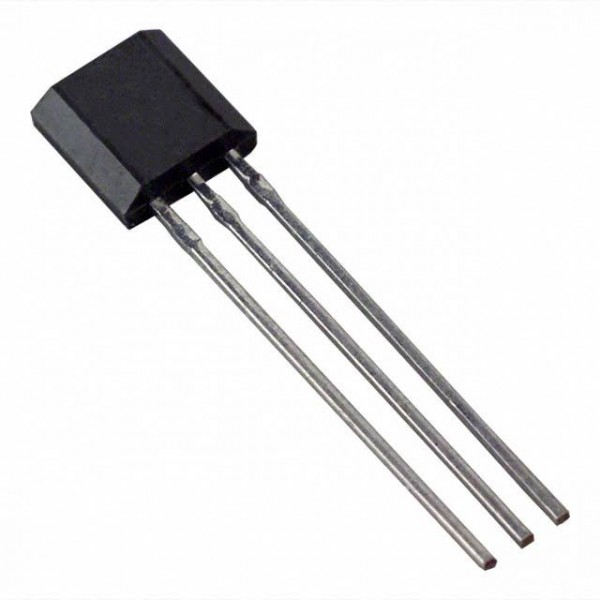

- پكيج TO-92
اسناد فني:
