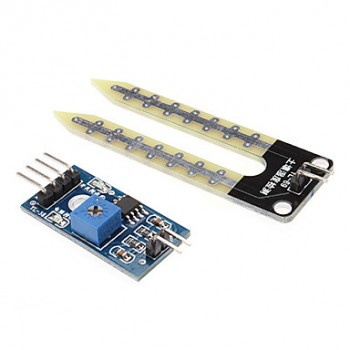

سنسور رطوبت سنج خاک و زمین

سنسور رطوبت سنج خاک و زمین

یک ماژول بسیار عالی برای ساخت گلخانه های هوشمند ، سیستم های آبیاری خودکار زمین های کشاورزی و باغ ها ، آبیاری هوشمند گلدان های آپارتمانی و...  !

همانطور که از نام این سنسور مشخص است ، برای اندازه گیری میزان رطوبت و یا آب موجود در خاک و زمین استفاده می گردد با استفاده از این سنسور ، برد آردوینو ، یک رله و یک پمپ آب ساده همه چیز برای ساخت یک سیستم آبیاری هوشمند برای گلدان منزلتان فراهم است، از این پس در زمان مسافرت دیگر نگران آبیاری گلدان های منزلتان نباشید ، چون شما یک سیستم آبیاری هوشمند آردوینو را ساخته اید ! برای نحوه ساخت این سیستم می توانید به انجمن های آردوینو مراجعه نمایید.

این سنسور در اصل میزان تشنگی گیاه شما را مشخص می نماید، خروجی آنالوگ  این سنسور در زمانی که میزان رطوبت خاک کم باشد ، مقدار خروجی بالا و زمانی که رطوبت بالا باشد مقدار پایین تری را به پین آنالوگ آردوینو ارسال می نماید.

مشخصات:

    حساسیت قابل تنظیم از طریق پتانسیومتر آبی رنگ موجود بر روی برد
    ولتاژ عملیاتی بین 3.3 تا 5 ولت
    دارای خروجی دیجیتال و آنالوگ
    طراحی فیزکی مناسب برای نصب راحت و آسان
    اندازه کوچک ( 3 در 1.6 سانتیمتر )
    LED نماینگر پاور ( قرمز ) و سویچینگ خروجی دیجیتال ( سبز)
    چیپ مقایسه گر LM393  با پایداری بالا



اتصالات:

    VCC: اتصال به منبع تغذیه 3.3 تا 5 ولتی
    GND: اتصال به GND
    DO: خروجی دیجتال ( 0 یا یک )
    AO: خروجی آنالوگ



نحوه کارکرد:

    زمانی که ماژول میزان معینی از رطوبت را تشخیص دهد خروجی DO مقدار یک  و در صورت عبور از حد آستانه مقدار صفر را نشان می دهد.
    خروجی دیجیتال می تواند مستقیما به برد آردوینو ، ای وی آر و یا MCU متصل شود و یا با اتصال به یک buzzer  به عنوان یک سیستم هشدار استفاده شود و یا با اتصال به ماژول رله موجود در فروشگاه امکان روشن کردن پمپ و یا شیر آب الکترونیک را فراهم کند.
    برای تعیین میزان رطوبت ، خروجی AO باید به ورودی آنالوگ آردوینو متصل گردد.
