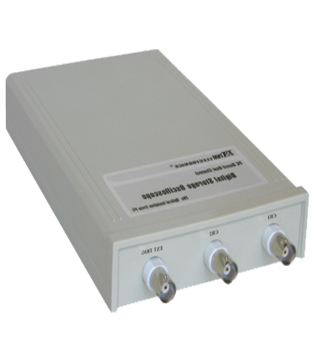

کارت اسیلوسکوپ مدل DSLR800C
کارت اسیلوسکوپ فوق پیشرفته و چند منظوره ( اسیلوسکوپ-فانکشن -اسپکتروم آنالایزر – رکوردر – لاجیک آنالایزر )
سریعتر و پیشرفته تر از بسیاری از اسیلوسکوپهای رومیزی موجود
اسیلوسکوپ 2 کاناله 800Msps و 50MHz با نرخ نمایش بلادرنگ
اسپکتروم آنالایزر 2 کاناله 50MHz
فانکشن 1 مگاهرتز DDS با قابلیت ایجاد شکل موج دلخواه با دقت 0.1Hz
رکوردر دو کاناله 20MHz با حافظه 2 گیگابایت
لاجیک آنالایزر 16 کاناله 50MHz با قابلیت رکوردر
بدون نیاز به تغذیه ( USB Powered)
دست دوم،
صحت عملکرد توسط کارشناسان فنی شرکت تضمین می شود.
کارت اسیلوسکوپ مدل DSLR800C
-
در دو مدل: DSLR800B ( اسیلوسکوپ + فانکشن + رکوردر ) ، DSLR800C ( اسیلوسکوپ + فانکشن + رکوردر + لاجیک آنالایزر )
سریعتر و پیشرفته تر از بسیاری از اسیلوسکوپهای رومیزی موجود
بدون نیاز به تغذیه ( USB Powered)

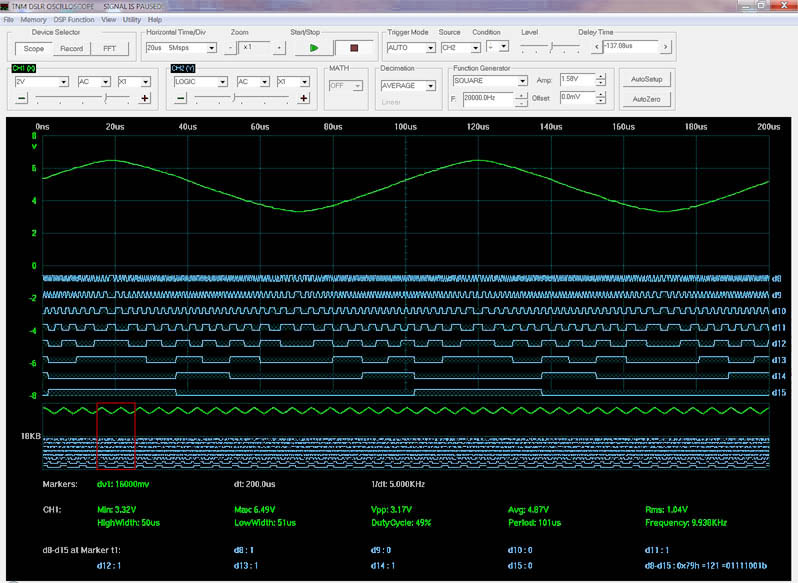

ایده آل برای کارهای تحقیقاتی ، آنالیز سیگنالهای مجهول و تعمیر و مهندسی معکوس دستگاه هایی که اطلاعات فنی آنها در دسترس نیستند.نمای نرم افزار در حالیکه یک کانال آنالوگ و 8 کانال لاجیک با هم نمایش داده میشوند.
.jpg)
کارتهای اسیلوسکوپ سری DSLR800 نسل جدید کارتهای اسیلوسکوپ شرکت TNM با پشتیبانی USB2 می باشند که با مجموعه ای از قابلیتهای پیشرفته و سرعت نمایش بسیار بالا (بیش از 50 فریم در هر ثانیه)، روی کامپیوترهای امروزی ، عملکردی معادل یک اسیلوسکوپ رومیزی با قیمتی حداقل 5-8 برابر خود دارد و علاوه بر آن مجهز به الگوریتمهای جستجوی پیشرفته می باشد که تنها در معدودی از اسیلوسکوپهای خاص یافت میشود و تنها اسیلوسکوپی است که به کاربر اجازه اضافه کردن انواع الگوریتمهای جدید به نرم افزار اصلی را به صورت Plug-Ins می دهد.
مدل DSLR800B یک اسیلوسکوپ با نمونه برداری 800 مگاهرتز و پهنای باند 50 مگاهرتز می باشد که مجهز به اسپکتروم آنالایزر و فانکشن ژنراتور یک مگاهرتز DDS می باشد که قابلیت ایجاد هر شکل موج دلخواه با دقت 0.1Hz را دارد. علاوه بر قابلیتهای فوق این مدل دارای رکوردر 20 مگاهرتزی نیز می باشد که می تواند شکل موجها را بطور پیوسته با نرخ حداکثر 20 مگابایت در هر کانال تا زمانی که هارد دیسک شما گنجایش داشته باشد به کامپیوتر منتقل و ذخیره کند و دارای محدودیت حافظه اسیلوسکوپهای رایج نیست.
مدل DSLR800C علاوه بر قابلیتهای مدل پایینتر، دارای لاجیک آنالایزر ( نشاندهنده سیگنالهای دیجیتال ) 16 کاناله 50 مگاهرتزی می باشد که هم دارای قابلیت Mixed Signal ( قابلیت نمایش در کنار موج آنالوگ) است و هم قابل استفاده در حالت رکوردر ( لاجیک آنالایزر با حافظه 2 گیگابایت ) می باشد.
برای جستجو در اطلاعات ذخیره شده طولانی، الگوریتمهای جستجو و آنالیز پیشرفته در نرم افزار دستگاه وجود دارد که قادر به جستجوی انواع الگوی لاجیک و آنالوگ و همچنین آنالیز انواع سیگنال مانند RS232 و SPI و تبدیل و نمایش مقدار عددی سیگنالهای سریال ذخیره شده در اسیلوسکوپ و یا لاجیک آنالایزر می باشد.
از ویژه گیهای منحصر بفرد این محصول ، قابلیت فرمانگیری صوتی توسط صدای کاربر و قابلیت زوم سیگنال تا 1000 برابر است که در هیچیک از نمونه های مشابه وجود ندارد.
در صورت استفاده از پردازنده چند هسته ای، نرم افزار دستگاه با قابلیت پردازش موازی از حداکثرکامپیوتر شما استفاده خواهد کرد.
(Oscilloscope Specification (DSLR800B-DSLR800C
Logic Analyzer Specification (DSLR800C)
Recorder Specification (DSLR800B-DSLR800C)
