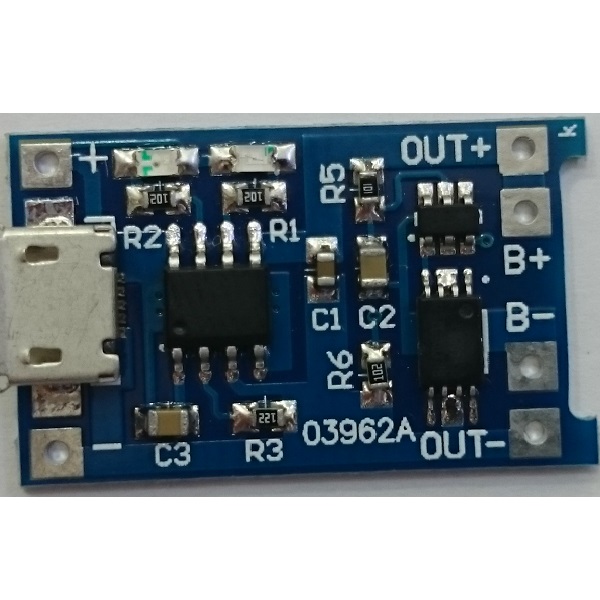

باطري شارژر سه چيپ

باطري شارژر سه چيپ

بمنظور استفاده و راه اندازی شارژرmicro usb با جریان2آمپر به عنوان ورودی توصیه میشود و در خروجی باطری با رعایت قطب مثبت و منفی وصل کنید.

بر روی بورد نیزledبمنظور نشان دادن وضعیت شارژ درنظر گرفته شده که رنگ قرمز به معنی درحال شارژ و رنگ سبز به معنی شارژ کامل است.

نحوه شارژ کاملا بصورت خطی بوده و بورد دارای مدار محافظ است.ولتاژ خروجی در زمان شارژ کامل در این ماژول4.2ولت است.

طبق توضیحات شرکت سازنده بهتر است جریان شارژ37%ظرفیت باطری باشد به عنوان مثال اگر ظرفیت باطری1000mAh است جریان400mAبرای این باطری کافیست.

جدول محاسبه مقدار مقاومت برای جریان های مختلف:
