فیلتر قدرت EMI شش آمپر محصول CANNY

فیلتر قدرت EMI شش آمپر محصول CANNY

فیلترهای (EMI ( Electro Magnetic Interfrence filters
وقتی از دو هادی نزدیک به هم جریان الکتریسیته عبور می کند ، مخصوصا اگر فرکانس بالایی نیز داشته باشد ، این دو هادی بر یکدیگر اثر الکترو مغناطیسی می گذارند و به همین علت فیلترهایی به نام EMI در مدارات گوشی های موبایل و دستگاه های صنعتی تعبیه می شود که این اثر را در مسیرهای نزدیک به هم خنثی کند .در این فیلتر ها محافظ ESD نیز تعبیه شده است تا از ورود الکتریسیته ساکن به داخل مدار جلوگیری شود.بر خلاف محافظ ESD که به صورت موازی در مدار است، فیلتر EMI به صورت سری در مدار است.هر خط فیلتر EMI دارای یک ورودی و یک خروجی است و همچنین یک فیلتر پایین گذر بین ورودی و خروجی قرار گرفته است.
در صورت خراب شدن فیلتر EMI ، چون به صورت سری در مدار است ارتباط قطع می شود.از بارز ترین عوامل خرابی این فیلترها می توان ازآسیب دیدن و شکستگی بدنه ظریف فیلترها بر اثر ضربه مستقیم به آنها نام برد، همچنین رطوبت و آب خوردگی هم عامل بزرگی برای خراب شدن فیلترها است.

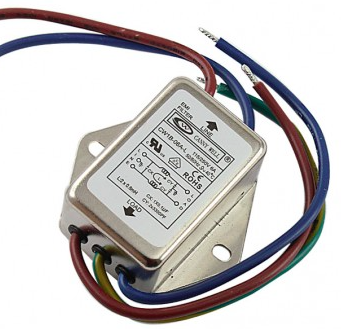

roduct name : AC power line EMI filter;
Model No. : CW1B-6A-L
Working Voltage : AC 115/250V, 50/60Hz;
Rated current : 6A
Installing Hole size(approx.) : distance: 4 cm / 1.
Diameter: 5mm/0. 2"
size(approx.) : 5 x 4. 5 x 2 cm / 2" x 1. 8" x 0. 8"(L* w*h)
External material : metal
color : Silver Tone, black
