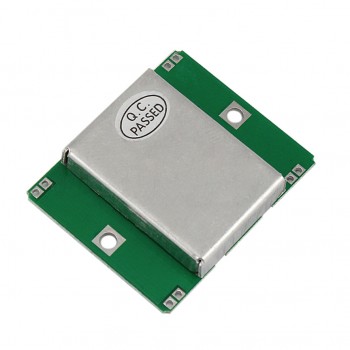

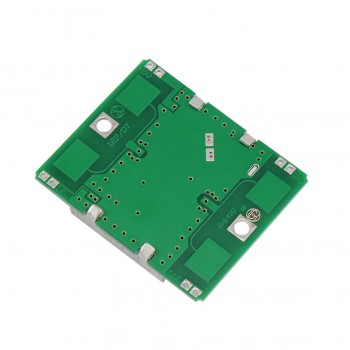

ماژول رادار داپلر ماکروویو HB100 - تشخیص حرکت و سرعت
ماژول رادار داپلر ماکروویو HB100 - تشخیص حرکت و سرعت

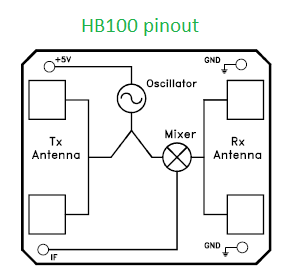

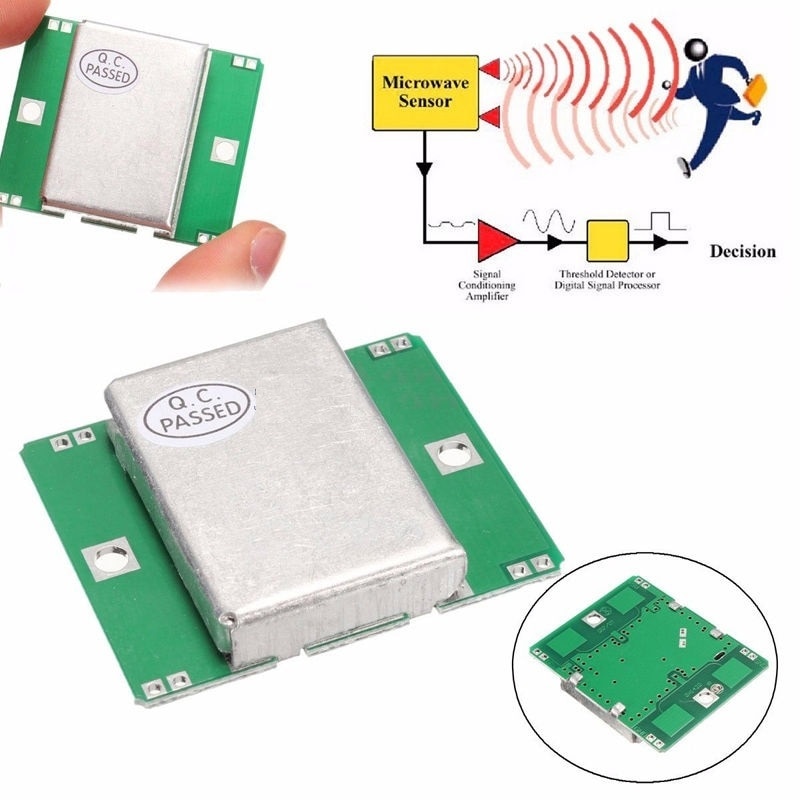

حسگر حرکتی ماکروویو HB100 یک ماژول فرستنده-گیرنده داپلر X-Band Bi-Static می باشد. در این حسگر، یک نوسان ساز تشدید کننده عایق(DRO) تعبیه شده است ، شامل یک جفت آنتن Microstrip patch می باشد ،عملکرد این ماژول که جهت استفاده در سیستم های تشخیص حرکت مناسب است ساده می باشد بدین ترتیب که ابتدا امواج ماکروویو را ارسال نموده و سپس تفاوت بین فرکانس موج فرستاده شده را با فرکانس موج دریافت شده را اندازه گیری می کند. این اختلاف فرکانس، با سرعت حرکت جسمی که تشخیص داده است، نسبت مستقیم دارد. از این ماژول می توانید جهت ساخت سیستم های هشدار، آشکارسازهای حرکت، کنترل روشنایی، اندازه گیری سرعت خودرو و درب های اتوماتیک، استفاده نمایید. ویژگی ها: مصرف پایین جریان (به طور عادی 30 میلی آمپر) محدوده تشخیص طولانی (20 متر) ولتاژ : بین 4.75 ولت و 5.25 ولت فرکانسX-Band ماژول : 10.525 گیگاهرتز حداقل توان خروجی: 13dbm EIRP توجه: برای لحیم کاری از یک هویه با ولتاژ کم استفاده کنید و آن را به زمین متصل کنید. این دستگاه و به ویژه خروجی IF آن، به ESD حساس است و ممکن است طی عمل لحیم کاری آسیب بیبند.
