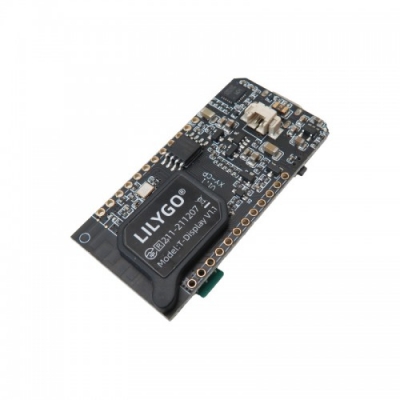

ماژول بلوتوث و وای فای TTGO ESP32 با نمایشگر IPS

توضیحات
نظرات کاربران
برچسب ها

ماژول بلوتوث و وای فای TTGO ESP32 با نمایشگر IPS

کاربرد ماژول TTGO ESP32 با نمایشگر IPS:

اینترنت اشیا
ماژول های ارتباطی وای فای
کنترل و مانیتورینگ دیتا

مشخصات ماژول TTGO ESP32 با نمایشگر IPS:

چیپست: ماژول ESP32، 240 مگاهرتز دو هسته ای، پردازنده 32 بیتی
حافظه SRAM: 520 کیلوبایت
فلش: 4 مگابایت
دکمه: ریست
مبدل USB به TTL: CP2104
ارتباطات مدولار: UART、SPI、SDIO、I2C、LED PWM、TV PWM、I2S、IRGPIO、ADC、capacitor touch sensor, DACLNA pre-amplifier
صفحه نمایش: IPS ST7789V، 1.14 اینچی
ولتاژ کاری: 2.7V-4.2V
جریان کاری: حدود 67 میلی آمپر
جریان خواب: حدود 350 میکرو آمپر
محدوده دمای کاری: -40℃ ~ +85℃
ابعاد: 51.52*25.04*8.54mm
وزن: 7.8 گرم
تغذیه: USB 5V/1A
جریان در حال شارژ: حدود 500 میلی آمپر
امکان تغذیه بکاپ با باتری لیتیومی 3.7 ولت
کانکتور JST: 2 پین 1.25 میلی متر
USB: نوع C
پروتکل وای فای: 802.11 b/g/n
محدوده فرکانسی: 2.4GHz~2.5GHz
قدرت ارسال: 22dBm
فاصله ارتباطی: 300m
پروتکل بلوتوث: Bluetooth v4.2BR/EDR and BLE standard
فرکانس رادیویی: حساسیت تضعیف 97 دسی بل متر
مود وای فای: Station/SoftAP/SoftAP+Station/P2P
مکانیسم امنیت: WPA/WPA2/WPA2-Enterprise/WPS
نوع رمز نگاری: AES/RSA/ECC/SHA
به روز رسانی فریمور: UART download/OTA
پروتکل شبکه: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
سیستم عامل: FreeRTOS

Description:
TTGO T-Display is an ESP32 development board readily interfaced with beautiful 1.14″ IPS LCD 65K rich color display, clear 135X240 resolution. The on-board IPS display makes our development faster to display or visualize any information from the controller or from the sensors.
You can use 3.7V LiPo battery to power up the board. When the batteries goes out, no need to use external LiPo battery charger, which the best part is this board comes with on-board charging circuit.

TTGO ESP32 Wi-Fi Bluetooth module with IPS display Application:
IOT
Data Monitoring
Wi-Fi Projects
etc.

Features:
Chipset: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
FLASH: 4MB
SRAM: 520 kB SRAM
Button: Reset
USB to TTL: CP2104
Modular interface: UART、SPI、SDIO、I2C、LED PWM、TV PWM、I2S、IRGPIO、ADC、capacitor touch sensor, DACLNA pre-amplifier
Display: IPS ST7789V 1.14 Inch
Working voltage: 2.7V-4.2V
Working current: About 67MA
Sleep current: About 350uA
Working temperature range: -40℃ ~ +85℃
Size & Weight: 51.52*25.04*8.54mm(7.81g)
Power Supply: USB 5V/1A
Charging current: 500mA
Battery: 3.7V lithium battery
JST Connector: 2Pin 1.25mm
USB: Type-C
Wi-Fi Protocol: 802.11 b/g/n(802.11n，speed up to150Mbps)A-MPDU and A- MSDU polymerization, support 0.4μS Protection interval
Frequency range: 2.4GHz~2.5GHz
Transmit Power: 22dBm
Communication distance: 300m
Bluetooth Protocol: Meet Bluetooth v4.2BR/EDR and BLE standard
Radio frequency: With -97dBm sensitivity
Audio frequency: CVSD&SBC audio frequency
Wi-Fi Mode: Station/SoftAP/SoftAP+Station/P2P
Security mechanism: WPA/WPA2/WPA2-Enterprise/WPS
Encryption Type: AES/RSA/ECC/SHA
Firmware upgrade: UART download/OTA
Software Development: Support cloud server development /SDK for user firmware development
Networking protocol: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
OS: FreeRTOS
