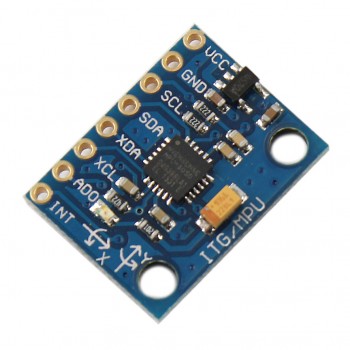

سنسور شتاب و جایرو (MPU6050 (GY-521
سنسور و ماژول ژیروسکوپ ( جایرو ) سه محوره + شتاب سنج سه محوره MPU-6050 MPU6050
Mpu-6050 محصول invensense شامل مجموعه شتاب سنج و gyro با دقت بالا (16 بيتي) ميباشد. همچنين داراي بافر FIFO با ظرفيت 1024 بايت .و سنسور دما با رنج اندازه گيري 40- تا 85+ درجه سانتيگراد ميباشد. این ماژول با تجمیع و ترکیب یک ژیروسکوپ 3 محور با یک شتاب سنج 3 محور روی یک چیپ سیلیکونی و بهره گیری از یک پردازشگر دیجیتال حرکت، قادر است الگوریتم های پیچیده 9 محوری را اجرا کند. این ویژگی بسیاری از مشکلاتی را که در تنظیم محور افقی در سنسورهای مجزا ایجاد می گردد را بر طرف خواهد ساخت. برای دستیابی به دقت بالای اندازه گیری در حرکتهای کند و حرکتهای سریع در سنسور MPU-6050 امکانی فراهم شده تا کاربر بتواند بازه اندازه گیری را متناسب با شتاب یا سرعت زاویه ای تغییر دهد. بدین منظور در قسمت ژیروسکوپ سنسور چهار بازه 250±، 500±، 1000± و 2000± درجه در ثانیه و در قسمت شتاب سنج سنسور چهار بازه 2g، ±4g، ±8g، ±16g± برای کاربر قابل انتخاب خواهد بود.
سنسور شتاب و جایرو (MPU6050 (GY-521
سنسور و ماژول ژیروسکوپ ( جایرو ) سه محوره + شتاب سنج سه محوره MPU-6050 MPU6050
Mpu-6050 محصول invensense شامل مجموعه شتاب سنج و gyro با دقت بالا (16 بيتي) ميباشد. همچنين داراي بافر FIFO با ظرفيت 1024 بايت .و سنسور دما با رنج اندازه گيري 40- تا 85+ درجه سانتيگراد ميباشد. این ماژول با تجمیع و ترکیب یک ژیروسکوپ 3 محور با یک شتاب سنج 3 محور روی یک چیپ سیلیکونی و بهره گیری از یک پردازشگر دیجیتال حرکت، قادر است الگوریتم های پیچیده 9 محوری را اجرا کند. این ویژگی بسیاری از مشکلاتی را که در تنظیم محور افقی در سنسورهای مجزا ایجاد می گردد را بر طرف خواهد ساخت. برای دستیابی به دقت بالای اندازه گیری در حرکتهای کند و حرکتهای سریع در سنسور MPU-6050 امکانی فراهم شده تا کاربر بتواند بازه اندازه گیری را متناسب با شتاب یا سرعت زاویه ای تغییر دهد. بدین منظور در قسمت ژیروسکوپ سنسور چهار بازه 250±، 500±، 1000± و 2000± درجه در ثانیه و در قسمت شتاب سنج سنسور چهار بازه 2g، ±4g، ±8g، ±16g± برای کاربر قابل انتخاب خواهد بود.
مشخصات:
خروجی دیجیتال داده Motion Fusion در 6 یا 9 محور با فرمت داده به صورت ماتریس چرخش، Quaternion، زاویه اویلر و یا فرمت داده خام.
ژیروسکوب 3 محور با حساسیت تا 131 کم ارزشترین داده بر هر درجه در ثانیه LSBs/dps با چهار بازه اندازه گیری 250±، 500±، 1000± و 2000± درجه در ثانیه.
شتاب سنج 3 محور با رنج قابل برنامه ریزی برای 4 بازه 2g، ±4g، ±8g، ±16g± .
موتور پردازش دیجیتال حرکت (DMP) با توانایی اجرای الگوریتمهای پیچیده Motion Fusion، سنکرونسازی زمانی سنسور و تشخیص نوع حرکات.
دارای الگوریتم های داخلی مورد نیاز برای بایاس در زمان run-time و نیز قابلیت کالیبراسیون قطب نما، بدون نیاز به دخالت کاربر.
دارای سنسور دماسنج داخلی با خروجی دیجیتال.دارای وقفه های قابل برنامه ریزی با قابلیت پشتیبانی از تشخیص حرکات مانند ضربه، حرکات ناگهانی، بالا و پایین رفتن، سقوط آزاد، حرکت با شتاب های بالا، بدون حرکت، همچنین برای تشخیص ضربات و تشخیص لرزش وقفه مجزا در نظر گرفته شده است.
دارای مدار Timing داخلی با تغییرات فرکانسی به میزان 1 درصد در تغییراتی به میزان کل رنج دمای کاری.
قابلیت تحمل شوکهای مکانیکی تا 10000g
