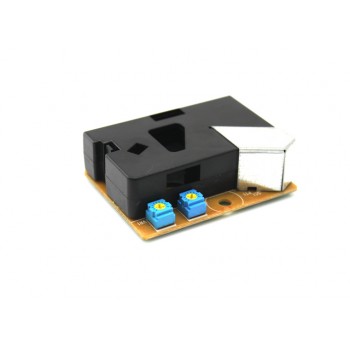

سنسور گرد و غبار DSM501

این سنسور برای اندازه گیری میزان آلودگی هوا استفاده میشود.اساس عملکرد این سنسور شمارش ذرات موجود در هوامی باشد.این سنسور بدین گونه عمل میکند که با استفاده از یک led که به صورت inferared عمل میکند ذرات موجود در هوا را قابل شناسایی میکند و با کمک یک detector داخلی تعداد ذرات شمارش میشود.در این سنسور دو پایه خروجی وجود دارد .یکی ازپایه ها (vout1) قابل تنظیم و تغییر حساسیت نیست و بر اساس تنظیمات کارخانه ای عمل میکند.پایه دوم خروجی توسط پایه کنترلی (پین 1) قابل کنترل می باشد.برای این کار کافی است یک مقاومت که اندازه آن درجه حساسیت را معلوم میکند به زمین وصل کنیم . حساسیت پایه vout1 در حدود 2.5 برابرپایه vout2 می باشد.در این سنسور یک heater داخلی هم تعبیه شده است.

این ماژول می تواند ذرات بزرگتر از یک میکرون را با حساسیت بالا شناسایی کند. که شامل دود سیگار، گرد وغبار موجود در خانه ، دانه و گرده گیاهان می شود. در داخل هیتر جریان هوا به سمت ماژول تحریک میشود.این ماژول دارای یک کانتکت کنترلی و دو کانتکت خروجی می باشد. هنگام استفاده از این ماژول آن را عمودی قرار داده و از جریان هوای مصنوعی نظیر باد دور نگه دارید. راه اندازی این ماژول بوسیله آردینو به راحتی امکان پذیر است

مشخصات فنی سنسور گرد و غبار DSM501 :

• ولتاژ کاری : 5 ولت
• جریان مصرفی : 90mA
• دمای نگه داری : -20 - 80 درجه سانتی گراد
• رطوبت : حداکثر 95 %RH
• ابعاد : 44.55 * 58.80 میلی متر
